AHRP160 wentylacja decentralna

AHRP160 to nowa generacja urządzeń wentylacji zdecentralizowanej umożliwiających wentylację pomieszczeń przy jednoczesnym ograniczeniu strat ciepła. Dzięki zastosowaniu ceramicznego akumulacyjnego wymiennika AHR zatrzymuje i gromadzi energię cieplną, by następnie ogrzać chłodniejsze, nawiewane z zewnątrz powietrze. Różnica pomiędzy serią AHR, a HRV tkwi w zastosowanych rozwiązaniach automatyzujących jego pracę.  Zastosowana elektronika steruje pracą urządzenia i dostosowuje jego parametry w zależności od warunków panujących w pomieszczeniu, w którym został zainstalowany AHR.

AHRP160 ma możliwość łączenia kilku urządzeń zainstalowanych w jednym lub w kilku pomieszczeniach z możliwością ich parowania za pomocą komunikacji bezprzewodowej, bez konieczności kłopotliwego łączenia urządzeń za pomocą przewodu zasilającego. Parowanie możliwe w różnych trybach np. obie jednostki tylko nawiewają, lub tylko wywiewają oraz praca naprzemienna jedna jednostka nawiewa a druga wywiewa.



Zasada działania

Podstawową funkcją urządzenia AHRP160 jest zapewnienie wymiany powietrza w pomieszczeniu, przy jednoczesnym ograniczeniu strat ciepła. Odzysk ciepła utraconego w procesie wentylacji możliwy jest dzięki zastosowaniu ceramicznego wymiennika akumulacyjnego, który zatrzymuje i gromadzi energię cieplną, by następnie ogrzać powietrze chłodniejsze, nawiewane z zewnątrz. Jeżeli powietrze nawiewane ma wyższą temperaturę niż znajdujące się w pomieszczeniu, wymiennik obniży ją wykorzystując temperaturę powietrza wywiewanego.

WYWIEW

Podczas pracy w kierunku wywiewnym ciepło jest magazynowane w ceramicznym wymienniku. Po całkowitym nagrzaniu wymiennika następuje automatyczna zmiana kierunku pracy.

Optymalny czas pracy w jednym kierunku określany jest na podstawie odczytów temperatur z czujników zlokalizowanych przed i za wymiennikiem ciepła.

NAWIEW

Ciepło zgromadzone w wymienniku jest odbierane przez strumień powietrza nawiewanego a  następnie przekazywane do pomieszczenia. Po wystudzeniu wymiennika następuje automatyczna zmiana kierunku pracy.

Optymalny czas pracy w jednym kierunku określany jest na podstawie odczytów temperatur z czujników zlokalizowanych przed i za wymiennikiem ciepła.

Komunikacja

Komunikacja bezprzewodowa

AHRP160 ma możliwość łączenia kilku urządzeń zainstalowanych w jednym lub w kilku pomieszczeniach z możliwością ich parowania za pomocą komunikacji bezprzewodowej. Bez konieczności kłopotliwego łączenia urządzeń za pomocą przewodu zasilającego. Parowanie możliwe w różnych trybach np. obie jednostki tylko nawiewają, lub tylko wywiewają oraz praca  naprzemienna jedna jednostka nawiewa a druga wywiewa.

Przykład rozmieszczenia

AHRP160 został tak zaprojektowany, aby możliwe było stworzenie sieci urządzeń działających jednocześnie w wielu pomieszczeniach jednego domu. Im więcej jest ich zainstalowanych, tym więcej świeżego powietrza jest dostarczone do wnętrza i tym niższe są koszty ogrzewania w sezonach grzewczych.

Wyświetlacz

Wyświetlacz LED znajdujący się w dolnej części wentylatora przekazuje użytkownikom ważne informacje o urządzeniu oraz warunkach panujących w otoczeniu, dotyczących poziomu wilgotności, temperatury powietrza, prędkości (biegu) wentylatora, kierunku przepływu powietrza, czasu pozostałego do wyłączenia urządzenia (jeśli został ustawiony TIMER), jak również obecną godzinę.

Wszystkie pięć trybów wyświetlania prezentuje powyższa grafika.

Elementy urządzenia

Ceramiczny wymiennik to serce urządzenia i jeden z najbardziej istotnych jego elementów. W AHR został zastosowany heksagonalny wymiennik, dzięki któremu uzyskany został jeden z najwyższych współczynników odzysku ciepła w urządzeniach wentylacji zdecentralizowanej dostępnych na rynku.

AHR wyposażony jest energooszczędny silnik bezszczotkowy

Kanał został wykonany z tworzywa PVC z dodatkiem jonów srebra, aby uniemożliwić rozwój  Bakterii w jego wnętrzu. Zastosowano także dodatkową izolację w celu zmniejszenia zjawiska kondensacji i strat ciepła.

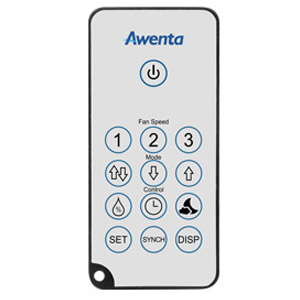

Pilot do AHRP160 umożliwia pracę urządzenia w trybach:

* REKUPERACJA (kierunek przepływu zmieniany jest automatycznie na podstawie pomiaru temperatury)

* TIMER (automatyczne wyłączenie urządzenia po upływie czasu w zakresie 5-180 min.)

* WILGOTNOŚCI (prędkość obrotowa uzależniona jest od ustawionej oraz aktualnie zmierzonej wilgotności)

* WYWIEW (praca ciągła w kierunku wywiewu)

* NAWIEW (praca ciągła w kierunku nawiewu)

* NOCNY (cichy)

Ponadto pilot pozwala na synchronizację nieskończonej ilości urządzeń AHR, ustawienie czasu zegara oraz zerowanie licznika zabrudzenia filtra.

AHR wyposażony jest w dwa filtry oczyszczające powietrze.

Filtry klasy G3 są przeznaczone do wychwytywania większych cząstek w powietrzu, takich jak kurz, pyłki i inne cząstki stałe. Klasyfikacja G oznacza "Grobstaub", co w języku niemieckim oznacza "gruboziarnisty pył".

Filtr G3 zazwyczaj wychwytuje cząsteczki w zakresie >10 mikrometrów. Posiadają średnią skuteczność zatrzymywania około 80% do 90% dla cząstek tej wielkości, co czyni je bardzo wydajnym medium wydłużającym żywotność urządzenia.

Bezprzewodowy czujnik temperatury i wilgotności umożliwia automatyczną pracę urządzenia, które w oparciu o pomiary dostosowuje prędkość pracy.

Automatyczne żaluzje odcinające przepływ powietrza po wyłączeniu urządzenia oraz wygłuszony panel wewnętrzny zwiększają komfort użytkowania.
